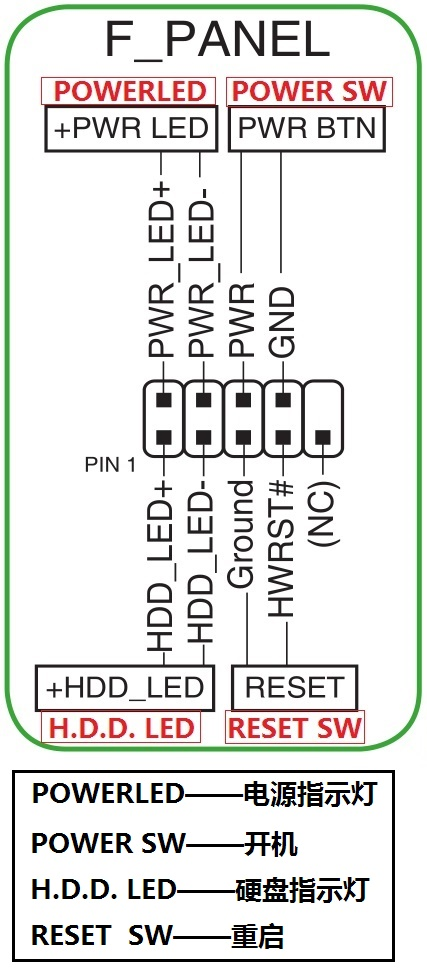

1、1根据手册可以看到，POWER SW对应的针脚为PWR BTN 2将实物与图示对应起来，先找到PWR BTN针脚 3将POWER SW连接PWR BTN针脚即可 4其他跳线以此类推 Power led 是电源指示灯Power WS 是开机键 是硬盘指示灯RESET SW 是重启按钮。

2、1找到主板上的连接线插针，一般情况下在主板的边缘位置的双行插针，如下图所示在插针的附近可以找到正负极的标识2“HDD LED”表示的是硬盘工作指示灯连接线，一般是白橙两种颜色，将它插在主板上标有“HDD LED”或“IED LED”字样的插针上，注意将有颜色的线插在正极3“PWR LED”指的是。

3、先从机箱面板连线上找到标有“power sw”的两针插头，一般是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“PWR”字样的插针上就可以了2复位线插头 连接时，先找到标有“RESET SW”的两针插头，一般是白蓝两种颜色，然后插在主板上标有“Reset sw”或是“RST”字样的插针上就可以了。

4、1首先将USB30插入主板usb30接口，放心有防呆设计的，插反了插不进去的2再来插入前置USB接口和前置音频接口，这些接口也是有防呆设计的，因此如果错了是无法插入的，首先先插USB接口，USB标识的接口对应主板上的USB标识接口上3HD AUDIO前置音频接口是对应接入主板上AUDIO标识上，这个不插。

5、电脑跳线接法详细步骤如下USB30接口接法将USB30插头插入主板上的USB30接口注意，这些接口有防呆设计，如果插反了是无法插入的前置USB接口和前置音频接口接法前置USB接口将带有USB标识的插头对应插入主板上的USB标识接口同样，这些接口也有防呆设计前置音频接口将前置音频接口插头对应。

6、您可在“华硕官网”“服务与支持”界面搜索使用手册，确定各接口位置及连接方法 华硕B85MD跳线接口位置请参考以下方法，将实物与手册上的图对应 以POWER SW这根线为例 1根据手册可以看到，POWER SW对应的针脚为PWR BTN 2将实物与图示对应起来，先找到PWR BTN针脚 3将POWER SW连接PWR BTN。

7、1HD audio插下图黄圈内，USB插下图蓝圈内任意一个，以上两组插头都有防呆设计，插反是插不进去的2开机线插下图红框内，把主板这组插针对照下图的位置，按照线头上的缩写来插。

8、方法步骤分步阅读 1 6 确定好硬盘的连接方案后，就要设置硬盘跳线了一般可以在硬盘的IDE接口与电源接口之间找到由3～5列跳线2 6 不管是什么硬盘，在跳线设置上，大致可分成主盘从盘与电缆选择Cable Select三种3 6 硬盘的出厂预设值都是设为主盘，所以如果将硬盘设为主盘，一般就。

9、o_c9发的图是正确的，但是还需要把5和8针连接起来，否则的话不能正常关机戴尔的前置面板接口是品牌机里最难搞的，这点儿非常不好，因为好多人不懂改线，造成了大量的资源浪费。

10、可以在“华硕官网”“服务与支持”的版块中，查找使用手册，在手册中，会对主板的所有接口做详细的说明介绍主要的连接如下所示Power led 是电源指示灯Power WS 是开机键 是硬盘指示灯RESET SW 是重启按钮。

11、电脑主板跳线接线图文讲解 电脑主板跳线接线是组装电脑时的一个重要步骤，对于新手来说可能会感到有些复杂但只要掌握了正确的方法和步骤，就能轻松完成下面，我将通过图文结合的方式，详细讲解电脑主板跳线的接线方法一了解主板跳线类型 机箱连接到主板的跳线一般会有以下几种POWER SW电源开关跳线RESET SW重启开。

12、七彩虹主板的LED指示灯和开关机跳线的连接方法如下1首先找到USB30主板接口，接口附近有标明USB30，以及有防呆设计的，不然是插不进的11前置USB接法2接着连接前置USB接口，主板上面有表明USB1和USB2等等，同样也是有防呆设计的，因此如果错了是无法插入的21接法如下图3。

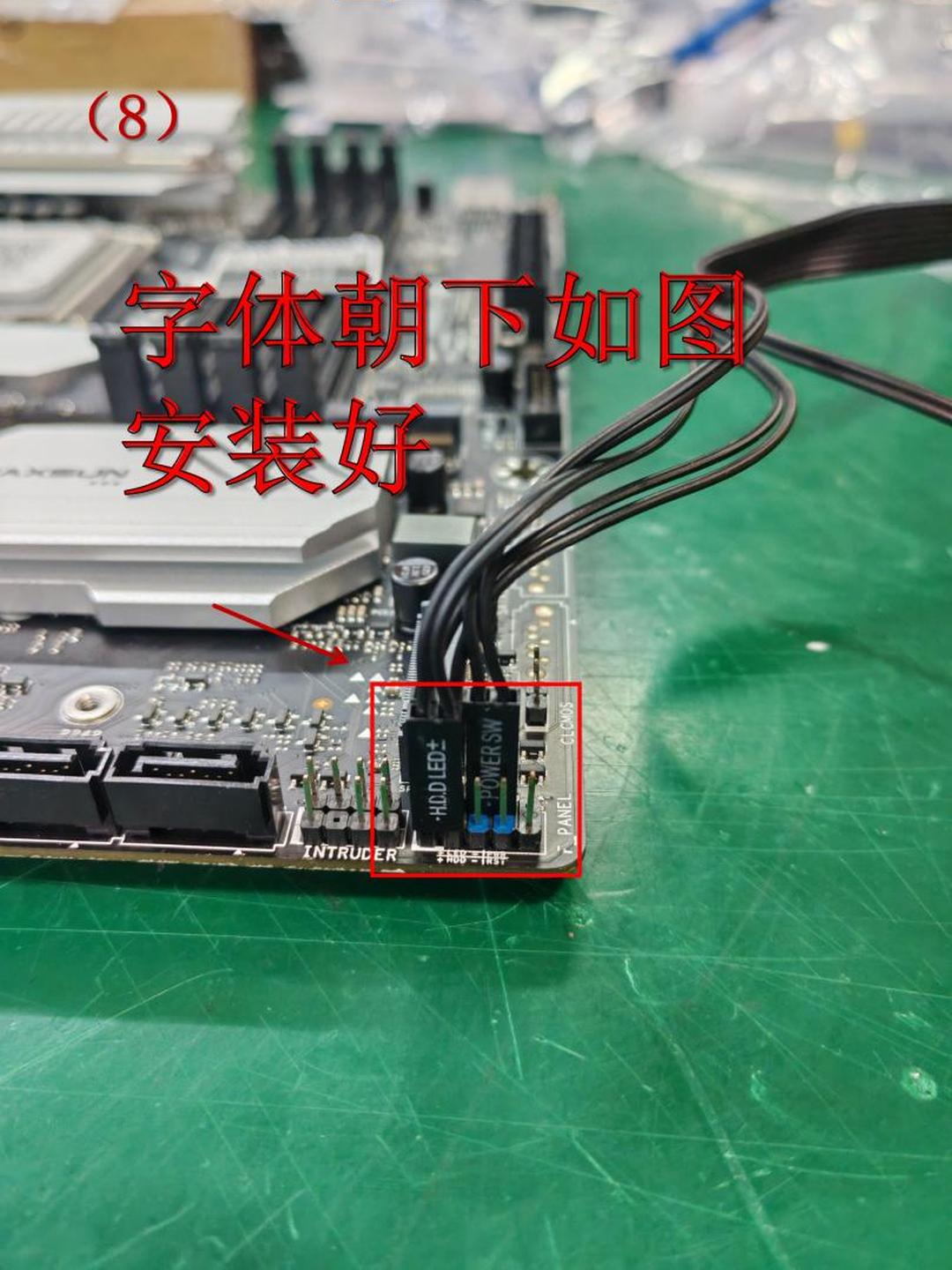

13、1开关跳线接法 开关跳线接法是装机最难的地方，就以以下的跳线9针插针为例，这是最常见的插针，当然也有些主板有些不同，需要根据主板标识来进行依个插入注跳线下面有标识，左边+正极，右边负极红色框标识是PWR LED，对应机箱连接线的Power LED的跳线，需要区分正负极绿色框标识。

14、主板上跳线怎么插下面分享一下电脑组装教程之主板跳线接法图解，手把手教您如何搞定主板跳线，希望能够帮助到广大装机用户电脑组装教程之主板跳线接法图解 我们首先来认识一下机箱上所有的连接线，POWER_LED是电源指示灯HDD_LED是硬盘指示灯POWER SW是开关机按键 RESET SW是重启按键，机箱前置USB。

15、电脑主板跳线的接法主要依据各个跳线的功能和位置进行连接以下是装机过程中常见的电脑主板跳线及其接法F_AUDIO跳线功能连接前置耳机与麦克风接法根据主板说明书找到F_AUDIO跳线的位置，按照正负标识正确连接前置音频面板SPDIF_O跳线功能用于数字同轴音源接口接法连接支持SPDIF输出的音频。

16、不知道你所指的是华擎的哪一款H410主板，不过华擎的主板与机箱前面板的接线都是PANEL1这组插针而且都是9针的，插法参考下图。

17、机箱上的跳线接在主板那些位置台式电脑主板接线示意图解教程 4考虑到大家更好的理解，制作了一张POWER SWRESET SWPOWER LEDHDD LED的主板跳线安装示意图，我们找到主板跳线位置，分别对应插入就可以了，主板跳线接法图解如下图所示机箱上的跳线接在主板那些位置台式电脑主板接线示意图解教程。

18、其中，以CPU设置跳线最为复杂，如果你的主板比较老，就必须在主板上设置内核电压外频倍频跳线根据主板说明书和CPU频率，设置上述对应跳线通常情况下，主板上对应CPU电压的是一组跳线如图4所示，每个跳线都对应着一个电压值，找到合适的电压值，插上一个键帽短接它，就选择了这个电压值同理。
