需要测量的尺寸

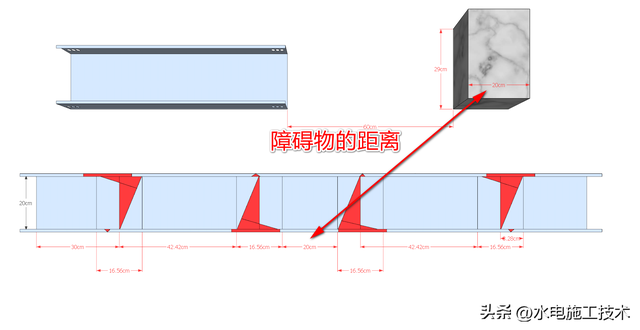

如图：桥架接口距离障碍物的总长是60cm,障碍物长度29cm 做30cm绕过障碍物（离开障碍物1cm距离）

Ti桥架计算器

使用公式计算器Ti桥架计算器，知道需要的公式！下面会给大家介绍公式的使用！！！！

计算起坡点

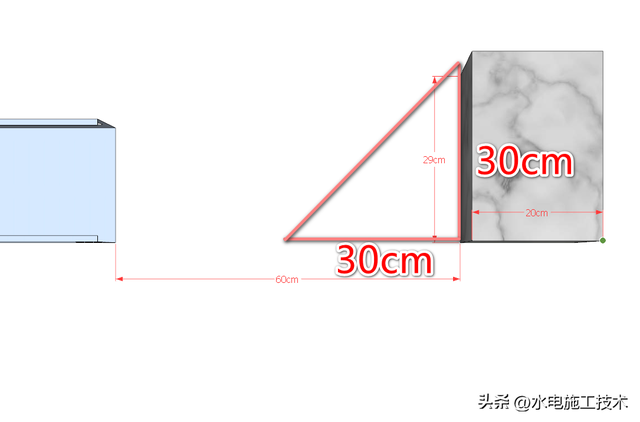

首先需要确定从哪里开始下料！已经知道做45度弯头，垂直距离30cm,所以水平距离也是30cm (45度等腰直角三角形) 总长60-30 = 30cm

计算下料

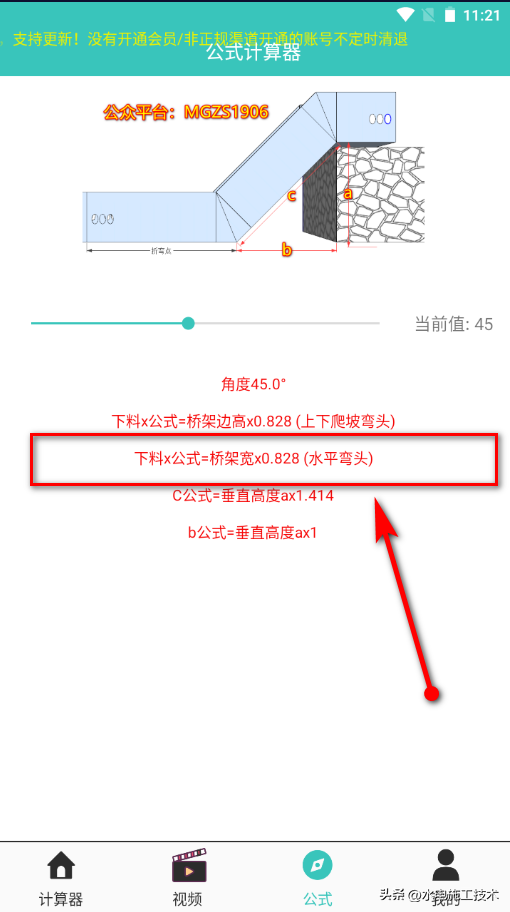

45度弯头下料公式 桥架宽20×0.828 = 16.56cm (下料的一半是 8.28cm)

桥架宽公式

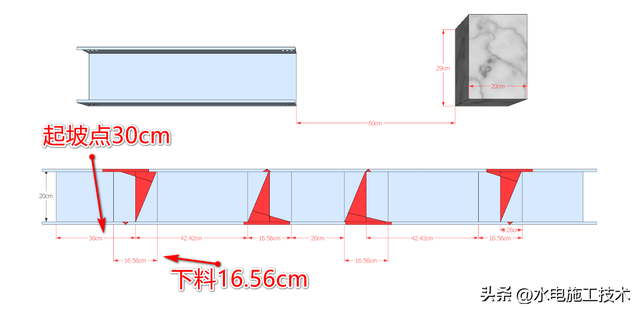

已知折弯点！和下料！如下图所示！画线

桥架下料如图

计算斜坡

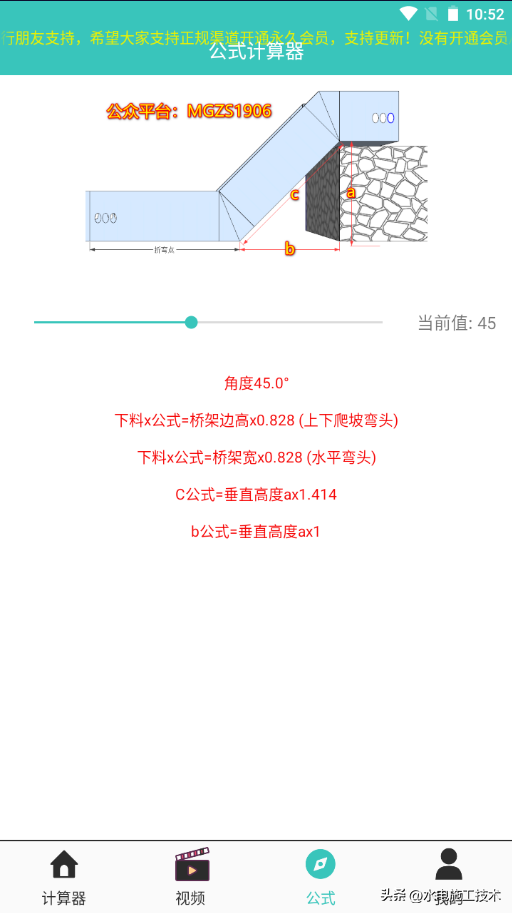

斜坡公式：垂直距离30×1.414 = 42.42cm

桥架公式

切法

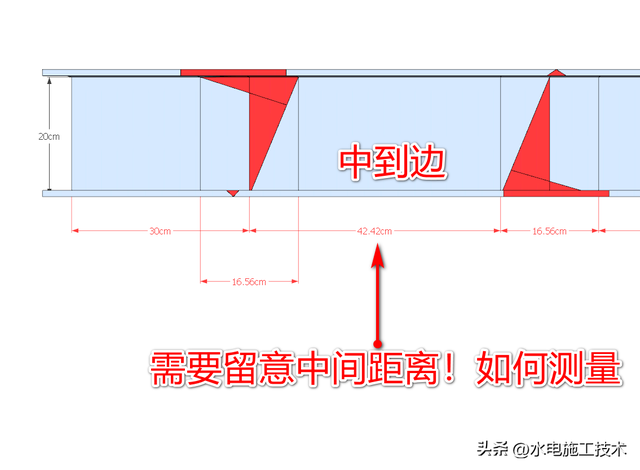

特别需要留意的是中间距离，很多新手特别容易在这个地方出错！一定是中到边的距离！很多事边到边的距离导致做出来短一截！这也是半桶水和老师傅的区别！

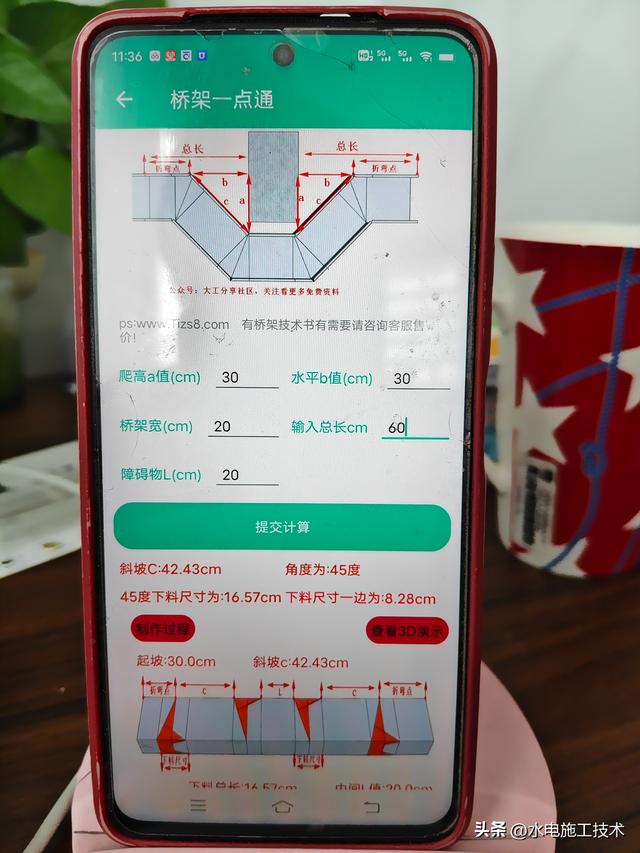

我们课程中一些小细节都会给大家讲解的明明白白！如果大家对这个不太懂，也不想废脑子！不想计算公式！可以看以下截图的！输入尺寸即可出来做法！还有3D动画！希望大家多多支持正版！

总体下料

最后就是合并了！桥架弯头制作说简单不简单！说难也不难！对于会的人说很简单！对于不会的人来说很难！

桥架是可包可点也可以做长期工！一些赶工的工地，都会请点工做桥架（请点工工资高）！有的工地直接把桥架外包！

下面给大家总结了以下弯头！"爬高角度计算3D","90度弯头计算3D","水平角度计算3D","水平距离计算3D","爬高水平计算3D","90度弯头计算3D","45度组成90度下翻弯3D","外45度组成90度下翻3D","内45度组成90度上翻弯3D","外45度组成90度上翻弯3D","S型弯头制作与计算3D","过桥弯头制作与计算3D","抱梁弯头制作与计算3D","水平弯头过桥弯头制作3D","45度水平组90精确计算外角3D","45度水平组90精确计算内角3D","45度组成90度下翻弯头3D","3个30组90度精确计算3D","90度垂直弯头计算3D","大漏斗弯头计算3D","90度变经弯头3D","水平三通弯头3D","垂直三通弯头3D","漏斗弯头3D","大小头一边缩进3D","大小头两边缩进3D ","边高变经弯头3D ","异经弯头3D","堵头3D ","垂直上弯通3D(第二种做法)","垂直右上弯通3D ","垂直左上弯通3D ","垂直左下弯通3D ","垂直右下弯通3D ","下垂直三通弯通3D","右上下垂直漏斗弯头3D","左上下垂直漏斗弯头3D ","三面等径大漏斗3D","90度上坡角弯3D","90度水平角弯3D","90度下坡角弯3D","90度上垂直弯头3D","桥架上下弯头盖板","桥架水平弯头盖板","四面大漏斗",

感谢大家！希望大家多多支持正版！图文如果看得不够清楚！后续会上传视频！耐心等待！
