【型号】：华硕M4A78L-M LX3 plus

【故障现象】：华硕主板无复位

上电复位灯不亮，时钟灯亮，主要是无复位。

【维修过程】：

上负载：串行总线1.2V正常的。

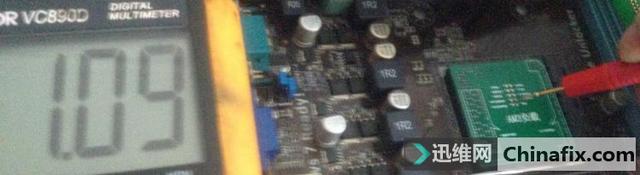

核心电压1.09V正常的。

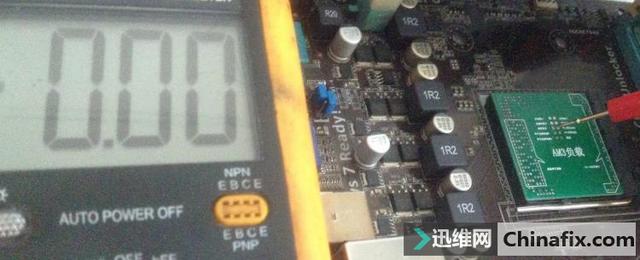

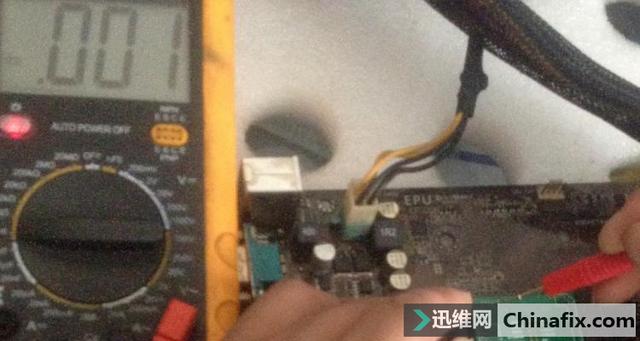

CPU复位电压0V不正常。

PG信号一定也是没有喽。

VTT电压1.2V正常。

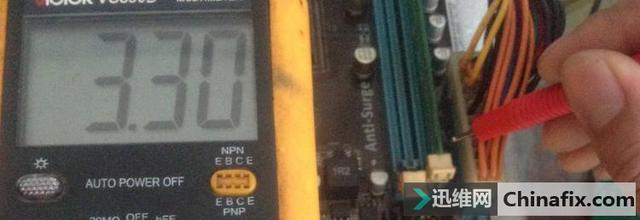

内存总线电压和SPD电压都正常：

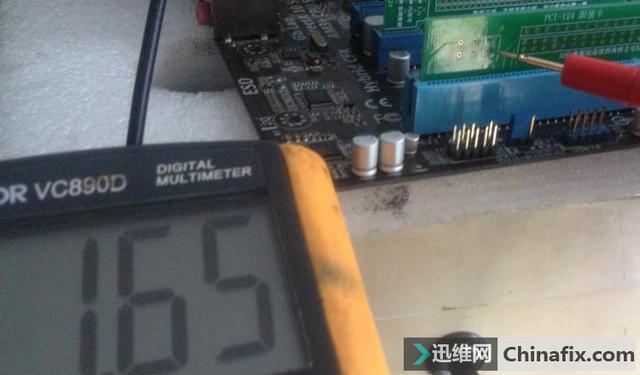

PCI时钟1.65正常。

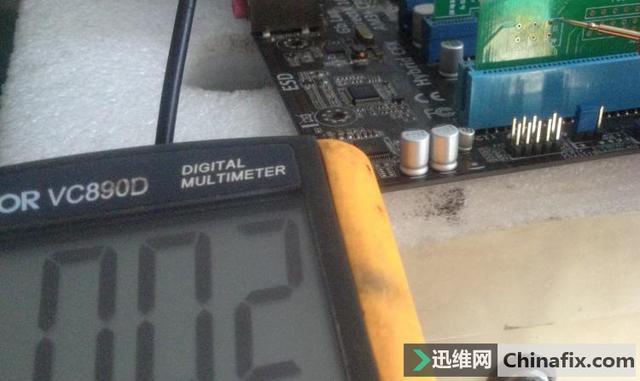

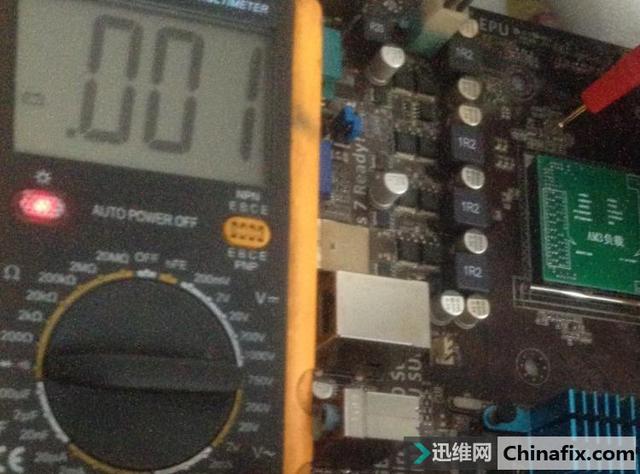

PCI复位0V不正常。

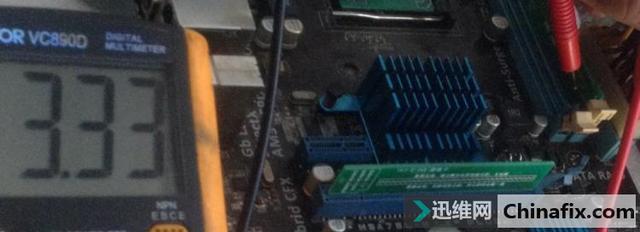

结果就是无复位，按照供电时钟复位PG时序看没有复位时应该查时钟是否工作正常，此时没有测量CPU时钟，内存时钟有些偏低并没有在意，首先围绕时钟的晶振找问题，因为晶振刚触发电压正常，慢慢电压会从正常的1.25左右降低到0.8V，果断更换14.318，再测还是如此，9脚开启脚位也有3.34V的电压，证明时钟芯片已经工作了。忽然想到CPU的时钟要跑线路没测，然后就将两颗耦合电容找出来测量，一颗没有电压，一颗从0.11到0.45来回跳动，不正常了。

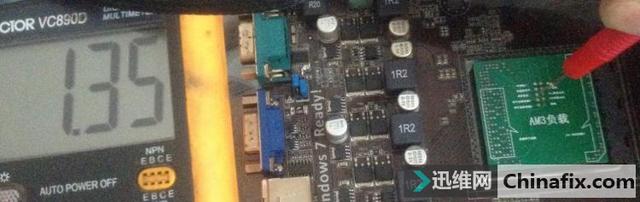

好了，接着负载测量，时钟测量省略，首先就是点在CPU复位上：1.35出来啦！

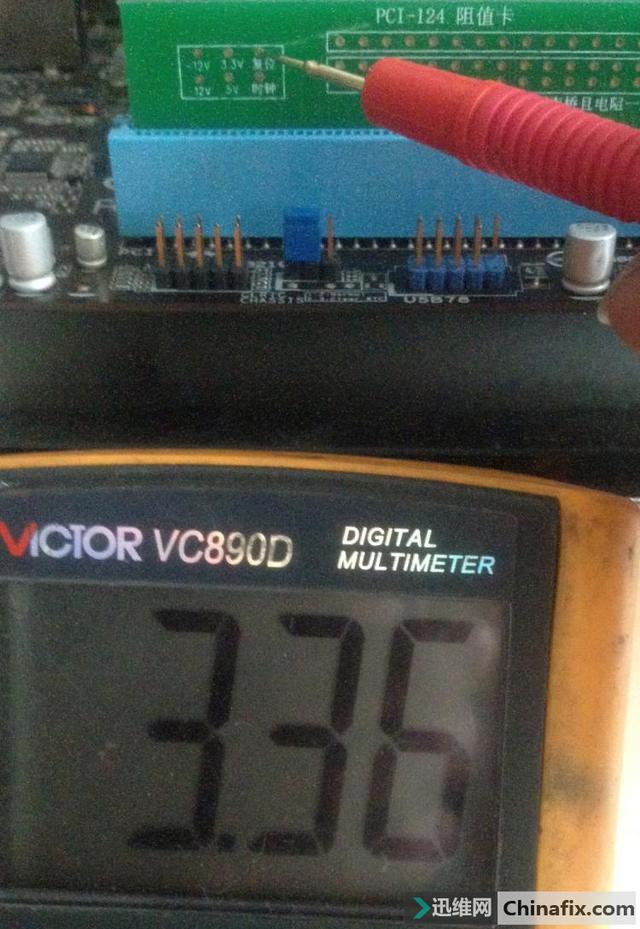

PCI复位应该也是来了。

齐了，就差PG了，点上。

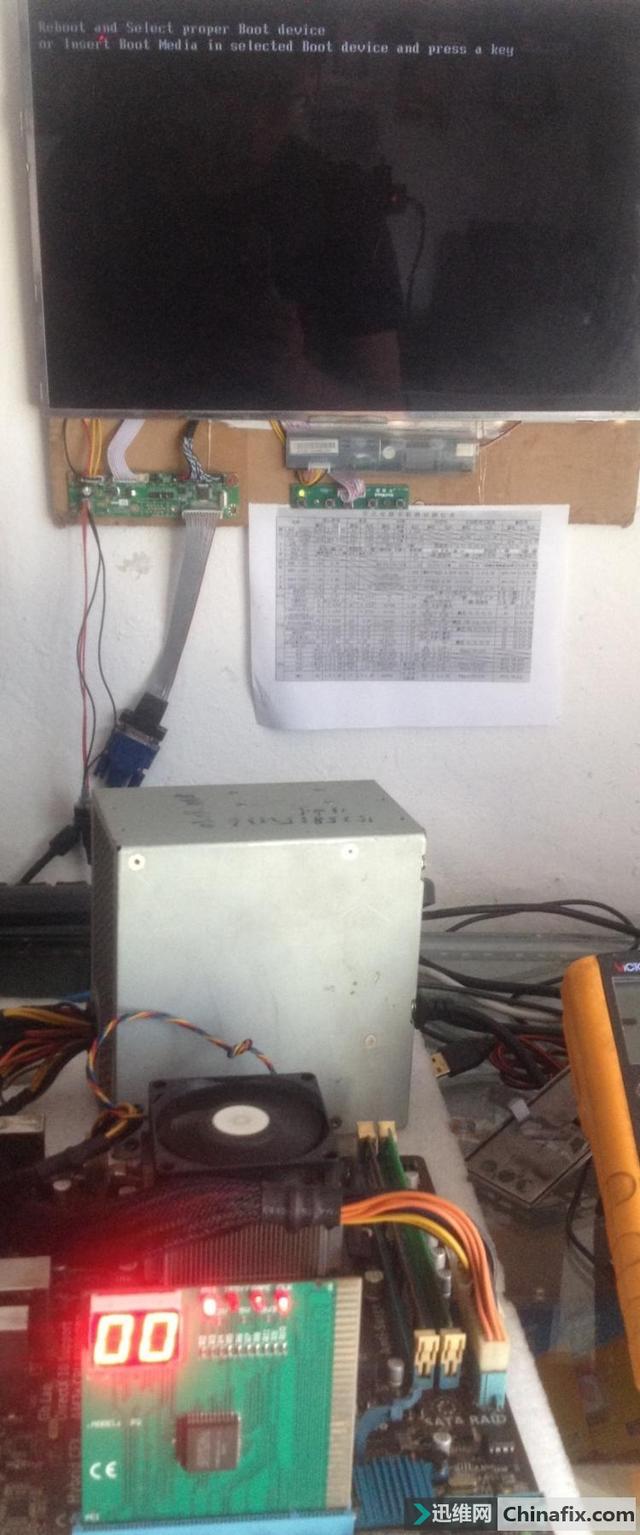

万事俱备只差东风，上真家伙。故障完美修复！
