在机械制图中，理论正确尺寸的标注需遵循以下规则标注形式理论正确尺寸应标注在框格中，与公差框格配合使用公差框格内注明位置度轮廓度或倾斜度公差，实际尺寸通过该公差限定标注位置理论正确尺寸通常标注在需要控制位置度轮廓度或倾斜度的要素附近，确保与公差框格的对应关系清晰例如，标注孔。

在标注尺寸时，应尽可能采用规定的符号和缩写，以提高图纸的规范性和可读性例如，直径用“Φ”表示，半径用“R”表示，球面半径用“SR”表示等此外，对于不同的尺寸标注需求，如线性尺寸角度尺寸弧长尺寸等，都有相应的标注符号和规定，应遵循相关标准进行标注综上所述，机械制图中的尺寸标注。

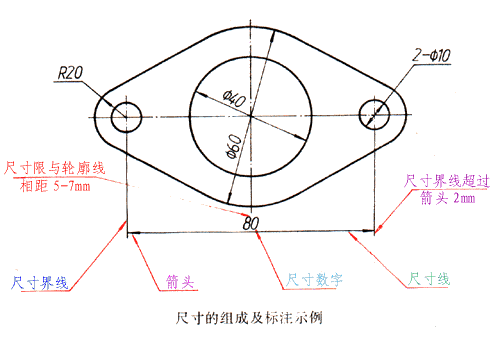

机械制图的尺寸标注有严格的国家标准 尺寸标注基本要求与规则在具体进行尺寸标注时，应遵循以下基本规则1图样中所注尺寸的数值表示物体的真实大小，与绘图比例绘图的准确度无关2在同一图样中，每一尺寸一般只标注一次，并标注在反映该结构最清晰的图形上3图样中的尺寸以毫米mm。

机械制图尺寸标注的原则主要包括以下几点一真实尺寸原则机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关这意味着无论图形如何缩放或绘制精度如何，标注的尺寸必须准确反映机件的实际尺寸，确保加工和制造的准确性二单位原则图样中的尺寸凡以毫米mm为单位时，不。

图中两个φ50的标注完全正确应注意的是，在尺寸公差变动处要用细实线分隔开来，并标注其中一侧的长度尺寸不加括号其实，在同一表面有两种不同的表面结构粗糙度要求时，也可按照此法标注。

机械制图中半径尺寸的标注如下图所示其中字母R表示半径，R后面的数字表示半径的数值，单位为毫米机械制图尺寸标注基本规则1机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关2 图样中包括技术要求和其他说明的尺寸，以毫米为单位时，不需标注计量单位的代号或。

腰子孔即腰形孔标注方法腰孔的尺寸是根据你所要移动的零部件的行程来确定的，比如行程是20mm，那么腰孔一般要加工成25mm的，多出5mm是为了防止加工误差造成的安装问题如果空间不允许多出5mm，也可以多出23mm标注图解。
