一般小功率电动葫芦是单相电机，它的工作经常需要正反两个方向旋转，接线图如下转换开关是S220v电动葫芦有很多款的，像微型电动葫芦coyo型环链电动葫芦都是可以做220v的，所以接线图也会有所不同的上，下，进，退手把开关怎么接。

一般小功率单相电动葫芦采用单相电机，其工作通常需要正反转两个方向的旋转接线图如下转换开关是S。

电动葫芦升降机电机是单相电机交流220伏，单相电机中有两组线圈，一组是主线圈也叫运行线圈，另一组是副线圈，也叫启动线圈，启动线圈与启动电容器相配合完成电机的启动转向转换工作，从而实现了升降机的升降作用电路图如下单相电机电源输入不分零线与火线之分，只要符合电压220伏的交流电。

220伏的电动葫芦遥控器实物接线图，如图所示注意在红外发射端利用专用彩电VCDDVD等的红外编码通讯协议作编码器，对一般电子技术人员或业余爱好者来说，是难于实现的，但对路数不多的遥控发射电路可以采用频分制的方法制作编码器，而对一路的遥控电路，还可以不用编码器，直接发射38kHz红外。

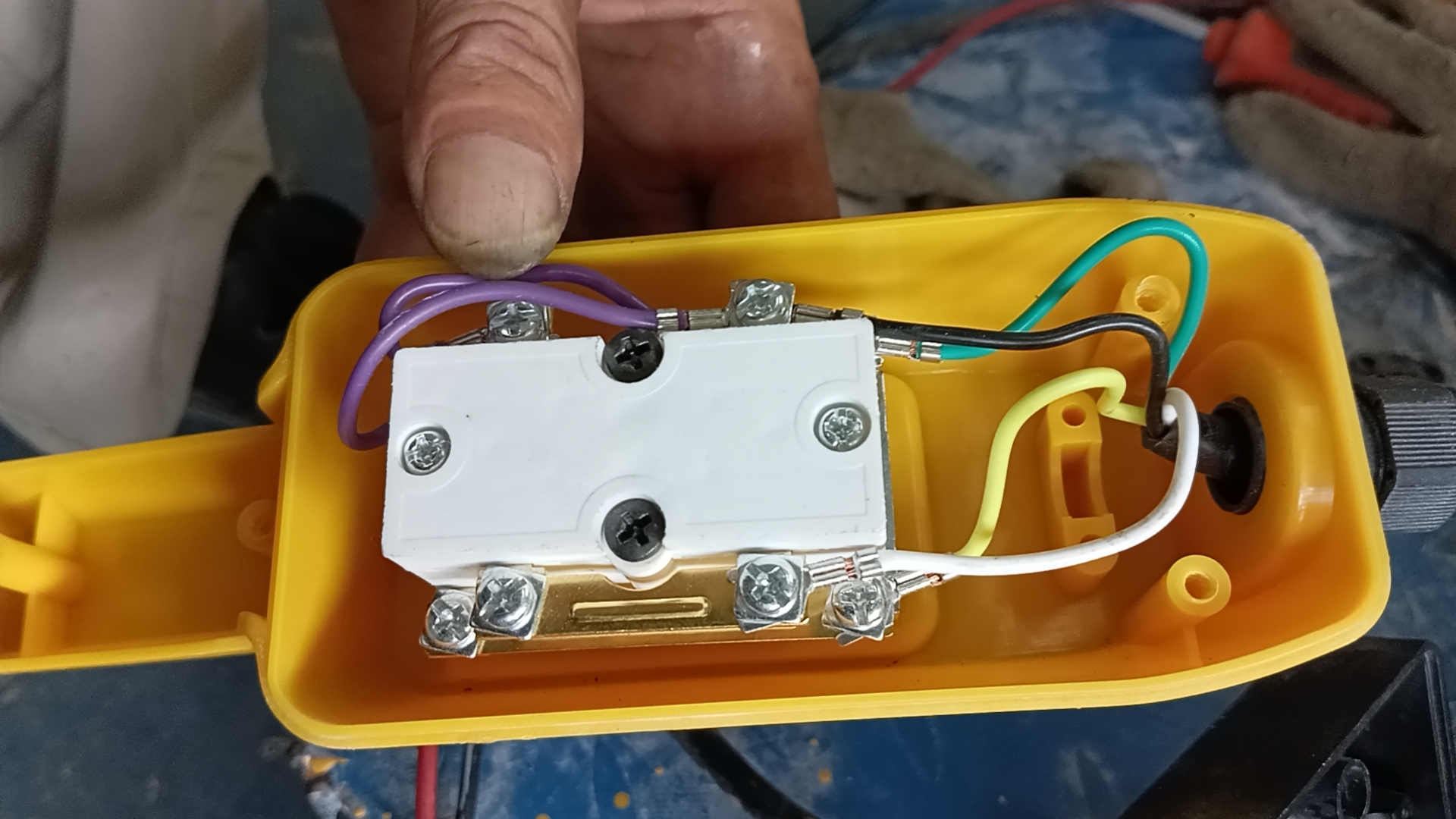

关于220v微型电动葫芦手柄的接线，一般来说，手柄上会有两个按钮，分别控制上升和下降手柄共有四根线，其中两根较大的线是控制线，另外两根较小的线是电源线接线方法如下1 将手柄上的两根较大的控制线分别接到电动葫芦的两个接触器上，一根接上升接触器，另一根接下降接触器2 将手柄上的。

电动葫芦的标准电源为单相交流电220V，需使用带接地线的三孔插座，确保接地线可靠连接，防止漏电伤人控制线连接 上下开关通常为两个独立的按钮或组合开关，分别控制电机正反转实现升降将开关的“上升”接线端子通过控制线连接至电机正转端子，“下降”接线端子连接至电机反转端子若开关为集成式。

220v电机接线方法如下用万用表测通或是电将万用表调制电阻档，如果测得数据为几十欧母则表示线圈是通的，如果测得电阻为零则表示线圈短路电源接在电机上，上电测电机两侧会有两个较小的电阻值，有万用表则可测大概判断内部是否有短路点，而且需要转动惯量相当的电机才能测出，对于带电机的启动。

电机控制线3根公共端正转反转，控制电机方向限位线可选4根2根方向，用于限制设备运行范围二具体接线步骤接收器与电源连接 将接收器的2根电源线接入电动葫芦控制箱的电源端通常为LN或火线零线注意确保电压与接收器额定电压匹配如220V或380V电机控制线。

零线接接触器线圈接线端子上做公共线，火线接把子长接线排侧，另外两根分别接另一侧 两个接线端子上，接触器上别忘了过一下闭点接到另一个接触器线圈上否则两个钮一起按的话会放炮的 零线。

串联即可从电动葫芦电机里出来的三根线，有一根是公共真个线，另外两根是绕组的进线如不分主副的话两根绕组进线和公共端线的电阻是一样大的 ，如分主副绕组的话主绕组和公共端得电阻要大于副绕组和公共真个电阻电动葫芦接线主要是葫芦主体和手柄的操作，一般情况下操作手柄上设有六个按钮。

核心结论小型220V电葫芦吊机带电容的接线需区分电源线电容控制线三个模块，操作时应严格按照电路功能对应接线端1 电源线与零火线连接火线通常为红色或棕色接入控制箱的电源火线端，零线通常为蓝色接入电源零线端这一步是电路基础，确保电机供电稳定2 电容辅助绕组接入电容的两个接线。

线圈接控制按钮，主电路接电机的主电路端，如是单级接触器也是同样的道理只是三相电机与单相电机不同而已方法断火限位器共上中下三排触点，三排的每左边第一个三个触点接三相火线，三排每左边第二个接电动机，开关被压下后上下两排触点断开，用万用电表可判断钢丝卷筒口，钢丝绳接近收回时。

电源的一根线与电机的一根公共线连接电机的另外两根线与电容并联另一根电源线接两接纽上升按纽出来一根线过下降常闭点后接电宽一端，下降按纽出来的一根过上升的常闲点接电容的另一端这样就行了。

当操作手柄按下使接触器吸合后辅助触点常开点相应吸合导通电笛回路从而发出报警信号2根据电动葫芦功能不同需要将所有的上行下行左行右行或前后行走的动力电源接触器增加接触器常开辅助触点3此类接线有一个弊端，就是电笛的电源电缆必须跟着电动葫芦的动力电缆滑线一块在钢丝绳走4条线有一条不带电的是零线吗？接哪个点有图吗给我发张图单相。

确保电机的散热效果良好图片展示注图片为微型电动葫芦的示例图，用于辅助说明问题，与具体烧坏原因无直接关联综上所述，220v微型电动葫芦电机烧坏的原因主要包括超载使用长时间连续工作以及灰尘过多导致风扇堵塞等为了避免电机烧坏，用户应严格按照操作规程使用电动葫芦，并定期进行清洁和维护。

判断主副绕组，可以通过观察电动葫芦电机中的线数量来确定如果需要正反转，且从电机中引出的线至少有四根，那么就是分主副绕组如果只有三根线，那么就是不分主副绕组电动葫芦的接线主要涉及主体和操作手柄一般情况下，操作手柄上有六个按钮，包括红绿和四个方向键电动葫芦上有接线端的子排。
