1、8586脚接控制线路，8730脚接工作线路，8730脚可以不分正负先后87A常闭触点，一般的不常用，他的作用就是继电器线圈通电，而断开如图下是Sinetong继电器，实图信易通牌子。

2、以1234来代表脚，首先确定哪两个脚是控制脚，比如说12是用来控制的12脚接控制的线，一根操作开关上的正极线，一根接负极，乘下的3脚接正极，4接到想控制的元件上就可以了，接线图如下继电器是一种电控制器件，在电气输出电路中使被控量发生预定的阶跃变化的一种电器它具有控制系统又称输入回。

3、带有热继电器的380V三相交流接触器启动和停止设备有两种常见的接线方式一种是控制电机沿一个方向旋转的回路，另一种是控制电机的正负回路旋转传统的带有热继电器的接触器不用于控制线路的开闭正负方向旋转与单相旋转控制的区别在于需要改变电源的相序才能使电机反转。

4、1 确定电源极性检查 DC24V 电源的正极和负极通常，红色线为正极+，黑色线为负极2 连接电源到继电器将正极线连接到继电器的正极输入端通常标有 quot+quot 或 quotIN+quot，将负极线连接到继电器的负极输入端通常标有 quotquot 或 quotINquot3 连接感应器到继电器将感应器的输出线。

5、4脚继电器两个脚为线圈，另外两个脚为触点组合，在继电器的外壳上如果印刷有脚位图，那么长方框就表示线圈，触点符号则表示触点组合如下图，35脚为触点组合，12脚为线圈实际接法如下图AB即表示上图的12，为线圈引出脚CD即上图的35，为触点组合引出脚线圈AB通电，产生的磁场。

6、18586脚连接继电器的线圈，由开关控制230是主线继电器的主接触点，电源脚常火与87a是常闭合的打开开关，线圈产生磁场吸下触点，30就离开87a，与87闭合387A是常闭，就是 85 86之间没电流时与30接通，如果8586断开，30与87断开同时与87a相通汽车五脚继电器有多种接法，以实现不。

7、交流接触器1L13 L25L3是接触器电源侧，接三相电源2T14T26T3是负载侧接负载A1A2是线圈，接工作电源，具体接线要根据实际控制要求接线接线如图。

8、如下图所示4接着就是要进行继电器的线圈，注意的是其中14接24V电源正极，13接0V，然后这时候就是要进行正极电源电线一般用黑色或者棕色，注意的是负极用蓝色即可5最后一步就是要将电源接入到线路，注意的是依然是根据电路图进行接线这时候接通电源，进行测试，如下图所示。

9、8脚继电器24VDC接线图继电器有常开常闭的触点相当于家用开关一样，用24V电压控制继电器的线圈，然后用继电器利用继电器的常开点和公共端，把220V的电压火线接到公共端，然后从常开点接出火线到交流接触器线圈一脚，零线接交流接触器线圈的另外一脚扩展材料1继电器工作原理 电磁式继电器一般由铁芯。

10、根据继电器的型号不同，一般使用直流电压，但交流继电器可以是交流电压两个回路1控制交流接触器的的接点与接触器线圈串联在电源两端2交流接触器的常开接点与中间继电器线圈串联3中间继电器的常开节点并联在交流接触器的控制接点两端4第二条支路前面还应该串联使接触器断开的控制接点。

11、4脚汽车继电器的详细接线继电器的接线座上标识着858687和30这四个脚85和86是线圈脚，它们负责接收控制线路的电流，产生磁性87和30则是触点脚，它们在85和86产生磁性时，触点会吸合，从而进入工作状态在实际应用中，通常85和86脚连接控制线路，而87和30脚则连接工作线路值得注意的是，87。

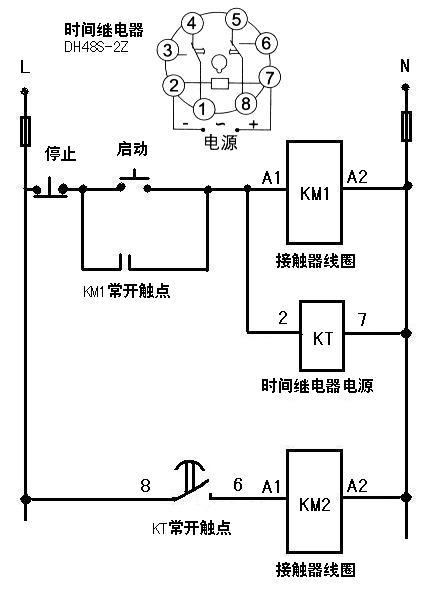

12、6~7脚和6~8脚分别对应另一组延时闭合和延时断开触点，其工作原理与3~4脚和3~5脚相同，提供了额外的控制选项在接线过程中需要注意以下几点控制电压的选择根据继电器的额定控制电源电压范围选择合适的电压等级电源极性确保工作电源的正负极正确连接，避免接反导致继电器损坏延时设置根据实际。

13、继电器三种接法方式1动合型常开H型线圈不通电时两触点是断开的，通电后，两个触点就闭合2动断型常闭D型线圈不通电时两触点是闭合的，通电后两个触点就断开3转换型Z型这是触点组型这种触点组共有三个触点，即中间是动触点，上下各一个静触点线圈不通电时。

14、继电器上面的标号，他都是印刷在上面的，仔细看你会看到 85和86是继电器线圈，可以随便接 30是电源输入端，87是常开触点，他的作用就是继电器有电，就会接通87A是常闭触点，不常用到，他的作用就是继电器线圈通电，电路就断开从上图很清楚，85接控制信号，30接电源，86接地，87接到用电器上。

15、3输出信号接线继电器的触点通常用于控制其他电器设备在接线时，应将输出信号的正极与继电器触点的一个端子相连，将输出信号的负极与继电器触点的另一个端子相连这样可以确保输出信号的正确传输4电源和负载分离为了确保电源和负载之间的安全隔离，继电器的电源和负载应该分开接线即电源线路和负载线路不应该直接相。

16、常见的接线方式包括常闭触点常开触点公共端子和线圈等，具体接线方式需要根据实际需求和继电器型号进行选择需要注意的是，底座接线时需要区分电源正负极和信号线等，不同的线材不能混接，以免造成短路或接触不良等问题同时，接线时需要注意安全，避免触电或烫伤等危险情况来源继电器怎么接线图。

17、4脚继电器接线步骤接线时一定要按接线图连接，并注意区分继电器的引脚线圈的连接继电器线圈的接线是根据继电器型号来确定的，比如四脚继电器，将电源的正极连接到线圈A端，线圈B端接电源负极触点的连接将继电器的常闭触点与动触点按要求连接，不同的继电器型号其触点数量和接线方式是不同的通电测试。

18、这时按下按钮，继电器线圈就会得电产生磁场，触点动作如果是接继电器常开触点，接线方法是继电器的常开触点的一头接电瓶的正极，另一头接起动机线圈的一头，起动机的另一头接电瓶的负极这时按下启动按钮，继电器线圈得电，常开触点闭合，使起动电机线圈与电瓶电源形成一个闭合回路，起动机运转。
