1、1需要准备一个4P空气开关也就是有4个接线端子的开关2把空气开关和220V定时开关接上，也就是空气开关右侧的两根线接在220V定时开关左边的接线端子上3把空气开关和380V交流接触器接上，空气开关左侧的三根线，连接在380V交流接触器的L1L2L3上面4把220V定时开关和380V交流交流接触器接上，定时开关右侧出线端线，连接380V交流接触器的A1A2上面5把3。

2、CJX22510380交流接触器接线图如下135接三相电源，246接三相电机主电路部分，1314表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下1314是断开的，通电后1314是闭合的放在控制电路部分用来自锁并联在启动按钮上，达到连续运行的目的。

3、单相扩容方式的接线，被控制的电器是单相供电，但功耗超过本开关的额定容量阻性负载超额过25A，感性负载超过20A，那么就需要超过一个容量超过电器功耗的交流接触器来扩容三相工作方式的接线，被控制的电器三相供电，需要外接三相交流接触器控制接触器的线圈电压AC220V，50Hz控制接触器的线圈电压AC380V。

4、工作原理是这样的，当线圈通电即A1，A2在闭合电路中的时候，接触器的主线路导通即12345611123132这5组常开开关闭合三相的一般接线方式为L1 L2 L3三根火线接在1 3 5 246接负载上，如果是三相四线的话，零线接11或者31然后控制电路上可能会用到一个KM开关来组成自锁，就用剩下的一。

5、380v交流接触器的接线方法如下电源侧接线1L13L25L3这三个端子是接触器的电源侧，用于接入三相电源接线时，应将三相电源分别接入这三个端子，确保电源相序正确，以避免接触器工作异常负载侧接线2T14T26T3这三个端子是接触器的负载侧，用于连接负载设备接线时，应将负载设备的电源。

6、您好 先给你说下原理及步骤1因为时控开关输出为220伏电压，所以只能输出220伏，若想控制380线圈，接触器线圈另一端需要连接与时控开关不同的另一相电源2将时控开关的输出端，比如A相，接到接触器线圈的一端3将接触器的线圈一端连接时控开关的火线输出，另一端连接电压的B相或者C相3。

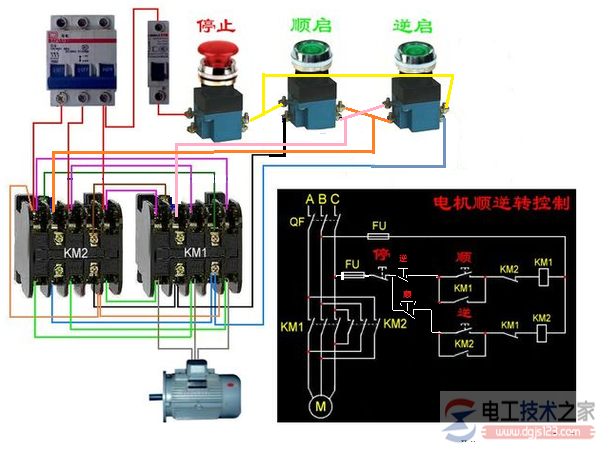

7、380伏电机2个接触器为避免烧电机接线方法如下1将二个接触器的上端电源输入接点按相同的相序连接，下端输出接点中间触头相连接2第一个接触器的左触头与第二个接触器的右触头连接3第一个的右触头与第二个的左触头连接即可。

8、380v交流接触器的接线方法如下1 首先，将接触器的1L13L25L3端子连接到电源的相线上，这些是接触器的电源侧接点2 接下来，将接触器的2T14T26T3端子连接到负载上，这些是接触器的负载侧接点3 在控制线路中，主线路的KM端子是接触器的主触点，用于控制电路的通断常开触点NO点位于KM上，用于在启动时闭合电路4 停止按钮SB2和启动按钮SB1。

9、380V交流接触器的接线步骤如下1 认识接触器接触器主进线为1L13L25L3，主出线为2T14T26T3，辅助常开触点为14NO13NO，辅助常闭触点为21NC22NC2 接线前，先用螺丝刀将主控制端子拧开，接入三相进线并拧死螺丝3 将接触器出线端按照同样的方式接入电缆4 将。

10、4 扩容方式当单个接触器无法满足负载功率需求时，可以通过扩容方式解决即使用多个接触器共同控制一个负载，以满足超过单个接触器额定容量的需求5 工作原理380V的交流接触器通过线圈吸引铁芯来控制触点的闭合与断开其中，ABC三相中任一相接到线圈的一端，另外两相分别接到启动按钮和停止按钮的。

11、380V接触器的接线主要涉及主电路和控制电路两部分主电路接线380V接触器主触点一般有三对，用于连接三相电源和负载将三相电源的三根相线分别接入接触器主触点的进线端，通常标记为L1L2L3 然后把负载如电动机等的三根线对应接到接触器主触点的出线端，标记一般为T1T2T3 这样，当。

12、交流接触器的接线方法简述如下首先，接触器的1L13L25L3是电源侧，需接入三相电源这三个端子分别与电源的三相火线相连，确保电源正常供电其次，2T14T26T3是负载侧，需接入负载设备这三个端子分别连接负载设备的三相输入端，实现电流传输与控制在接线过程中，务必注意以下几点确保电源。

13、安全操作在接线过程中，务必遵守电气安全规程，确保电源已切断并挂上“禁止合闸”的警示牌同时，使用合适的工具和绝缘材料进行操作，以防止触电事故检查接线接线完成后，应仔细检查接线是否牢固正确，并使用万用表再次测试电源电压和线圈电压，以确保一切正常综上所述，380V接触器线圈的接线方法。

14、接线方法将基于以下假设和建议1 假设您的供电系统是交流AC电源系统2 建议根据您所在的国家地区的电气标准和规范进行接线3 为了确保安全，请在进行电气接线之前关闭所有相应的电源根据您提供的信息，接线方法如下1 380伏接触器380V的接触器可能需要三相供电请检查接触器上的输入。

15、交流接触器的主触点由L1L2L3和T1T2T3组成首先，将三条电源分别连接到L1L2L3，然后T1T2T3分别通过电机综合保护器的三个大过线孔引出，连接到电动机A1端子可以连接到电源火线上任意一条，而A2端子中的一条则连接到电机综合保护器的控制接线柱1上随后，电机综合保护器的控制接线。

16、无线遥控器由遥控发射器和遥控接收器组成，两者成对使用遥控器发送操作命令，遥控器接收操作命令，控制继电器接触器动作红色线接主接触器线圈，黄色线和绿色线接“上”和“下”接触器，绿色线和蓝色线接“东”和“西”方向接触器，灰色线和白色线接“南”和“北”方向接触器，粉色线为备用线。
